T-Link-LR

点击图片查看大图

（1）单纤、双纤可选

（2）单模、多模可选

（3）同时可以传输10/100/1000M以太网+N路RS485/232数据

光接口　　　　　　　SC、FC

光纤       单模　　　 8.3/125、8.7/125、9/125、10/125um

             多模　　　 50/125、62.5/125、100/140um

工作温度　　　　　　0～50℃

储存温度　　　　　　-20～+70℃

湿度　　　　　　　　5%～95%(25℃无冷凝)

供电方式　　　　　　220VAC　　　　165～265VAC，50/60Hz

　　　　  　　　　　 -48VDC　　　　-36～-72VDC

功率　　　　　　　　<5W

T-Link-LR (1路100M网口+1路串口光端机)

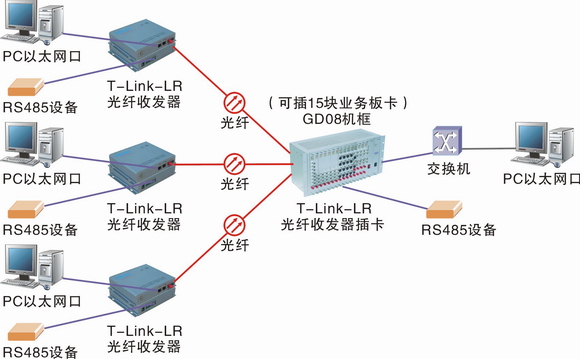

T-Link-LR 局端机框插卡式

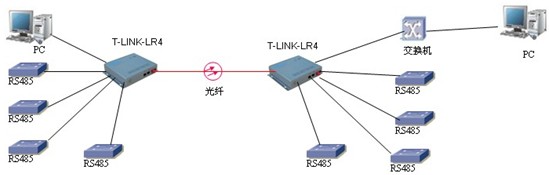

T-Link-LR4 (1路100M网口+4路串口光端机)

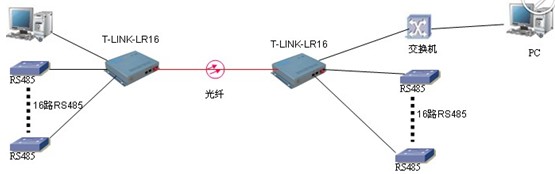

远端16路串口 局端收敛为一个网口

      风电场串口设备组网应用
      为了满足风电场的环网需求，在变电站继电保护室内需要设置自愈式以太网环光端机，光端机的两个光纤接口分别和风场箱变内安装的智能箱变监控单元连接，以形成环形连接，光端机的电口和变电站内监控系统的100M以太网交换机连接。

      智能箱变监控单元 ---有些厂家目前的单元产品只具有串口而没有以太网接口，需要环网光端机带有串口（RS232/485），而在中心端，环网光端机的一个网口可以把远端的串口（RS232/485）进行收敛，也就是提供虚拟串口，不需要再提供物理的串口连接。中心端智能箱变监控系统可以通过网口于各个远端节点的串口通信，不再像以前部署MOSA的多串口卡插在服务器扩展槽进行转换了。

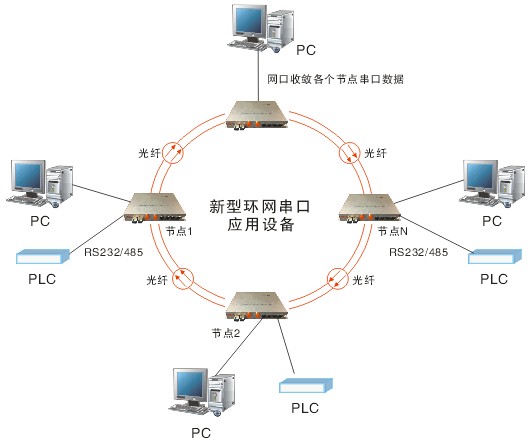

风电场串口设备组网应用拓扑图

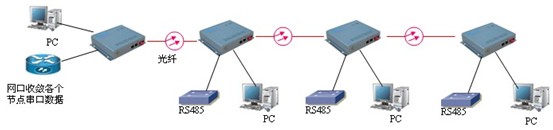

      也可以组成链状网

      远端设备同时出网口+串口，而在局端设备有2个不同的网口，一个网口与远端设备的网口是互通的，另一个则是用来收敛远端设备的串口，把它们虚拟到上位机。

      节点式串口网络光端机

      型号 T-Link2-LR2

      配置 2路光口 2路串口+1路网口(百兆/千兆可选)
