宾馆上网及电话布线解决方案



一、方案前言

天为电信凭借在通信行业多年的技术经验,在深入研究宾馆弱点工程现状和发展方向以及国家有关的政策法规的基础上,提出宾馆上网及电话布线解决方案。它融合了最新的的智能网络设计思想,基于宽带接入,提供综合数据、语音、图像的一体化接入平台。

方案特点:

利用单根电话线,同时实现上网功能及电话接入服务,是最经济的布线方案!

在为宾馆提供宽带上网业务的同时,可以对所提供的服务进行有效的管理和计费,以达到提高经济效益的目的。同时满足其它增值业务(如VOD点播、网上商务等)的承载能力。

可运营性:

宽带网络需要向大量用户提供不同类型的服务,网络应提供良好的业务管理能力,支持对宽带用户的接入管理、身份认证、带宽许可、地址管理和服务质量(QOS),并针对不同的业务提供灵活的计费方式,确保网络的可运营特性。

可管理性:

网络要能够实现统一的网管,接入交换机的远程维护能力,实现统一的网络业务调度和管理。

开放性与可增值性:

组网技术选择必须符合相关国际标准及国内标准,确保网络的开放性和互连互通,同时宽带要建设成完整统一、组网灵活、易扩充的弹性网络平台,能够随着需求变化,充分留有扩充余地,能针对不同的用户需求提供丰富的宽带增值业务,使网络可持续赢利。

安全可靠性:

设计应充分考虑整个网络的稳定性,支持网络节点的备份和线路保护,提供网络安全防范措施。



二、方案设计

从宾馆机房到各个房间敷设普通单对电话线,利用天为电信的SDSL 双绞线传输设备,同时为房间提供互联网及电话接入功能。

SDSL 通信原理:

在PSTN网上进行高速数字通信面临的主要问题在于噪音和信号衰减。通信的噪音主要来自于大气中无线电广播的干扰;而信号的衰减是与通信信道的物理长度和PSTN网上的阻抗匹配相关的。由于电话线路上电阻分布的不均匀、电话线电气性能的不一致以及大对数电缆中电话线间高频信号之间的串扰等因素,所以,沿电话线传送数据时,会出现许多与理想情况不一致的问题。在这样的环境下,进行远距离高速数据传输时很难保证传输的质量。

在SDSL通信中,调制后的信号工作于突发模式而非连续模式。除此之外,还采用了前向纠错、交叉纠错、自动重复请求和TPC编码等技术来保证通信信道的稳定可靠。DSL的介质访问控制(MAC)协议采用载波侦听多路访问/冲突避免(CSMA/CA)协议,并增加了支持优先级、公平竞争和延迟控制等功能,因此,可以突破许多技术障碍,降低设备的复杂度,从而使得DSL技术从实验室走向普通百姓,避免了ADSL系统的高投入,树立起SDSL技术在高速接入市场中的一席之地。

设备部署:

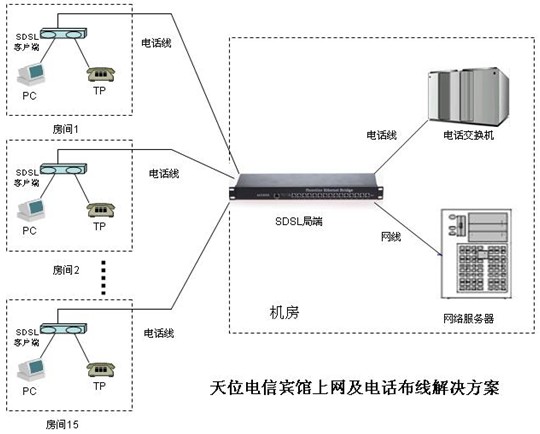

在中心机房的分线箱附近布置SDSL局端设备(19英寸1U式),放置在分线箱中。在各个房间部署一台SDSL客户端设备(台式小设备),网络拓扑图如下:

宾馆上网及电话布线解决方案

SDSL局端设备单台可以接入15路客户端,提供电话及网络口的分离功能,SDSL客户端设备同样具备电话及网络口的分离功能,对宾馆而言,只需布一根电话线,就解决了网络及电话问题,一举两得。如果宾馆的房间比较多,可以在机房部署多台SDSL局端设备。

SDSL

SDSL 局端设备

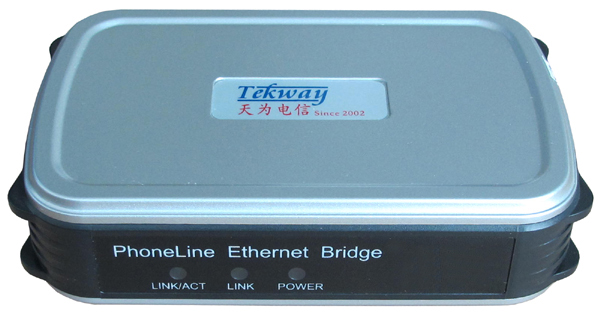

SDSL 客户端设备  SDSL 客户端设备

SDSL 客户端设备

三、工程技术要点:

* 根据网络方案进行IP地址分配并进行网络管理方案的设计。

* 根据设计好的组网方案准备适当数量的SDSL局端设备、终端设备以及备品备件和工程所必需的工器具。

* 根据设计方案在分线箱中做好局端设备的安放,做好防雨及防盗处理,接上所需电源。

* 上行链路到达机房分线箱,当用户数量小于15时,只需要一个局端设备就可完成接入。此时可用一根直通网线直接将上行链路的RJ45口和SDSL局端设备的LAN口相连。当用户数量大于15时,需要多台SDSL局端设备才能完成接入。此时需要在SDSL局端设备上端设计一台或者多台交换机,用一根直通网线将上行链路的RJ45口和交换机的上联口相连,经交换机再和SDSL局端设备相连,从而完成SDSL局端设备和以太网的连接。

* 在分线箱中找出每个房间的电话接线端子,从此接线端子中并出一对电话线来,在此线的另一端做一个RJ11的水晶头并将此水晶头插入到局端设备的任一接口中,从而将调制好的信号注入到每个房间的电话线路中。

* 用户端安装

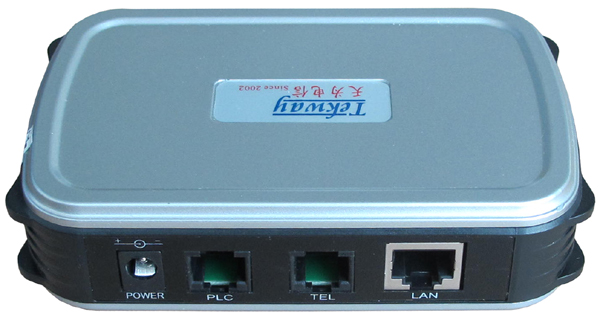

只需从每个房间的电话线中并联出一对电话线出来,并将此电话线的RJ11插头插入到SDSL用户端设备的PLC口,并将TEL口接电话机,LAN口接电脑。

* 设备安装完成后应对工程进行现场安装验收测试。测试内容包括网络连通性以及网络稳定性。

* 安装测试完成后,要形成工程竣工报告。
