    您的位置:首页>应用方案>商场综合体光纤传输(三网合一)解决方案

商场综合体光纤传输(三网合一)解决方案



一、客户需求背景

1、网络购物平台交互应用和商品的网上销售,因此,商场租户需要高带宽网络接入需求;

2、产品热销后,需要对客户跟踪服务,因此商场普通电话接入也必不可少;

3、网络电视IPTV接入,调节商场个体户每天繁忙工作,提高生活乐趣;



二、需求分析

所谓“三网合一”即“三个网在物理线路传输上的合一”,就是指电信宽带网、广播电视网和程控电话网的相互复用、互相兼容、并逐步整合成为统一的信息通信网络。“三网合一”是为了实现网络线路资源最大化利用和整合,避免低水平的重复建设,形成适应性广、容易维护、费用低的高速带宽的多媒体基础传输介质。

三网合一体现在光纤到户(FTTH)应用上。而三网合一的接入技术,一般采用EPON或GPON等。PON的技术一直在使用至今。在科技高速发展的今天,智能化,高清化、个性化的需求日新月异,多用户、高带宽且同一时间并发大量数据媒体流等。

对于商场个体户用户来说,EPON技术的三网合一应用接入不适用,其主要体现:

●EPON技术特性所限制,传输分为上行和下行带宽,一般是:下行带宽大,上行带宽窄。此特性造成传输带宽瓶颈。

● EPON局端技术特性瓶颈,PON技术系统一般有统由局端OLT、终端ONU和无源光分配网等组成,而局端OLT对应若干个ONU终端,且若干个ONU终端相互共享该OLT带宽,因此,对于用户使用网络带宽多少取决于ONU终端多少的平均值。

● EPON的电话接入技术采用VOIP电话接入方式,而VOIP电话稳定性差,且重新组建VOIP软件换电话网络,技术复杂,不利于日后维护;
综上所述,EPON技术特点与特性对于电信运营商“光进铜退”的传输接入比较适合,从而广泛被使用。但对于商场用户来说,就凸显出EPON接入的不足和传输接入瓶颈。



三、天为电信商场综合体宽带接入解决方案

1、总体规划
商场用户宽带接入(三网合一)主要特点是:通过一根光纤解决商场用户多业务使用需求,如:电视网、宽带互联网、电话网络等应用。为解决商场用户多元化宽带业务需求,天为电信提出P2P有源多业务光纤到户解决方案。
方案带宽标准设计为:商场用户带宽分配为:电视网络(IPTV)分配100M带宽(物理线速带宽);宽带上网分配为:100M带宽(物理线速带宽);普通电话网络带宽分配为:专线电话带宽;该带宽设计是根据我司根据目前高清数据媒体流数据交换统计出来而需的带宽。对于需要千兆接入的优质商场用户,本分案可以拓展为千兆光纤接入网络。

2、总体规划架构

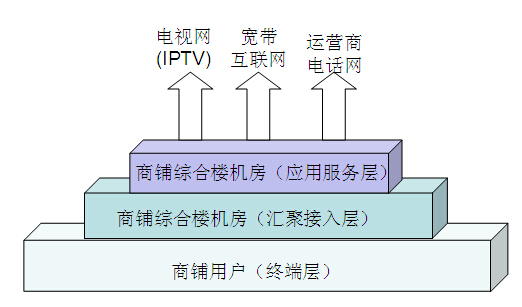

天为电信光纤到户总体规划为三级网络结构,中心机房作为核心数据接入枢纽,它既承载各运营商业务服务数据,又对商场用户终端进行数据汇聚接入。因此,在总体规划上分为:应用服务层和汇聚接入层;商场用户作为光纤接入的终端层。

应用服务层承载运营商业务服务数据,是由业务运营商和小区工程承包商进行协调,在本方案不需叙述。

规划架构如图所示:

3、商场用户(三网合一)组网接入解决方案

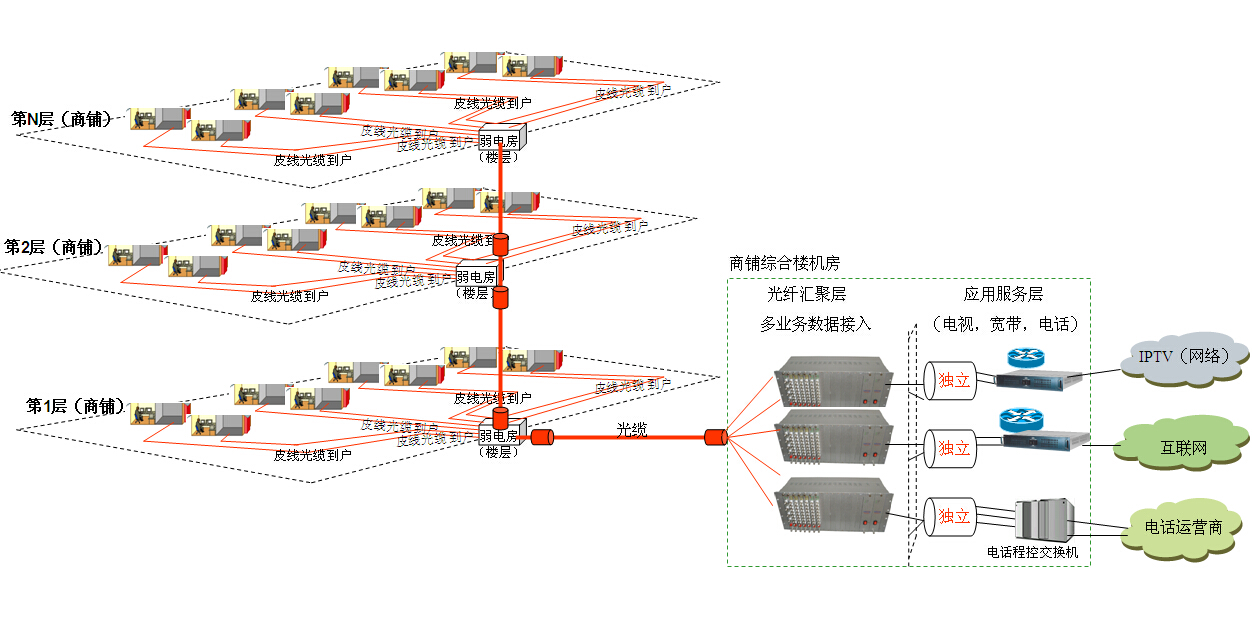

由于商场用户综合布线特点,因此商场(三网合一)组网接入方案拓扑图如下所示:

商场用户(三网合一)组网接入解决方案

温馨提示:点击图片可查看大图!

方案说明

应用服务层:运营商业务服务(电视IPTV,宽带上网,电话等)接入,实现互联互通,网络管理。

光纤汇聚层:作为核心光纤汇聚接入层,它承载应用服务层三网数据接入交互,汇聚商场用户光纤传输。实现商场用户光纤通信网络传输通道。

光缆敷设:皮线光缆的综合光纤布线,从商场用户到商场综合体机房的光纤线路敷设。实现点对点光缆敷设结构。

终端层(商场用户):光纤到商场用户,终端设备安装接入,实现三网合一数据应用。

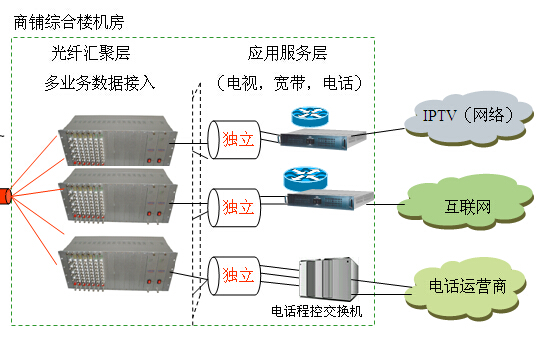

3.1商场综合体机房

商场综合体机房作为数据交换中心,为商场用户提供所有智能应用数据服务。是整个光纤接入的网络建设的核心。它既承载运营商的应用业务服务,又实现所有楼宇的光纤线路汇聚。

光纤接入的传输网络的建设,满意商场用户日益增长的大数据应用需求,同时也可实现不同应用的各自独立性。如:电视网络IPTV,宽带上网、电话网络等各自独立。因此,光纤到户解决方案采用天为电信GD8-12M光纤复用设备(光纤到户专用设备)可实现每个商场用户终端接入上的物理上的独立通道(终端设备上实现),从而保证每个应用网络之间的数据带宽冗余,解决了带宽瓶颈而带给商场用户不流畅的高清画面的体验。

天为电信GD8-12M光纤复用设备(光纤到户专用),作为核心传输汇聚接入层的选用,是本方案设计核心设计,在光纤线路接入上,可实现机框插卡方式,方便光纤线路拓展性,保证光纤线路传输可靠性。

在业务数据接口功能上:可在一根光纤上复用多路百兆以太网业务数据,且每路以太网接口均可实现物理隔离;
在设备的兼容性和拓展性上:可提供电话接口,数据接口,视频接口等,方便小区智能网络业务数据接入。

3.2商场用户接入

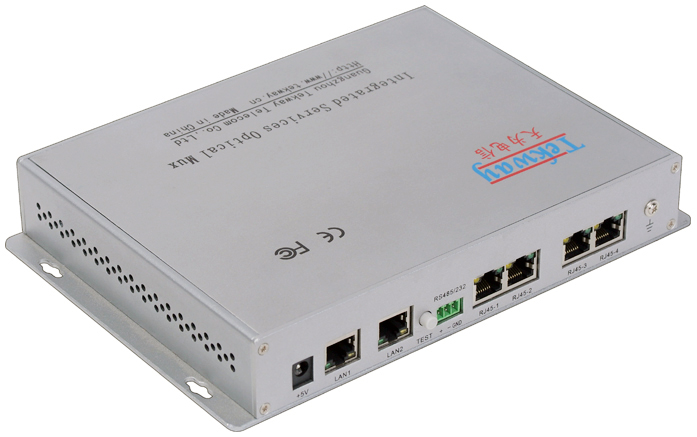

商场用户终端接入采用天为电信GD8-12M光纤到户终端设备设备。该设备设计美观大方,桌面式结构,安装于商场用户办公桌上或综合布线点。

天为电信GD8-12M光纤到户终端设备设备,提供2个以上100M以太网接口,且网络实现物理隔离,每个接口线速带宽为100M。一个100M网络接口连接高清电视网络IPTV,实现高清电视网络播放。另一个100M网络接口连接路由器或交换机,实现商场用户宽带上网。

天为电信GD8-12M光纤到户终端设备设备,提供1-4路电话接口,解决商场用户电话接入应用。

温馨提示:点击图片可查看大图!

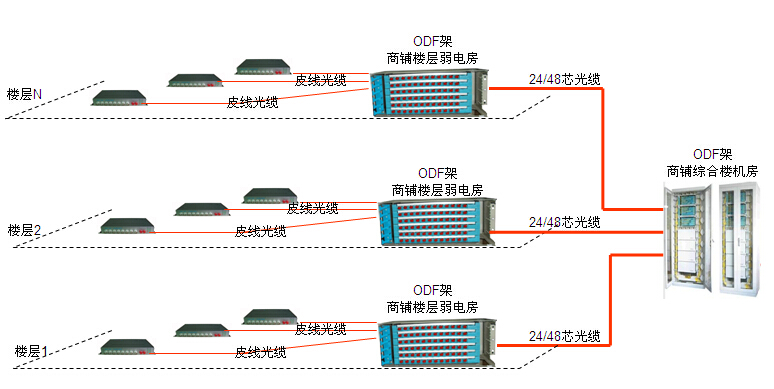

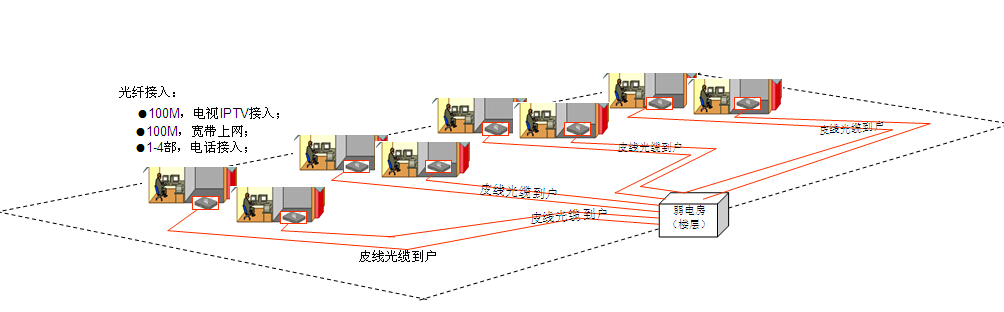

3.3 光缆敷设

光缆敷设可采用星型结构,以商场机房为中心 ,各栋楼层为单位,敷设光缆。楼层租户数量,决定敷设光缆的芯芯数。本方案建议建议敷设24芯或48芯光缆。

机房为中心:汇聚各栋楼宇光缆,安装一定数量的ODF光纤配线架,以方便光纤链接和日常维护管理。

商场楼层弱电房:光缆敷设汇接点,安装小路数ODF光纤配线架,汇接商场用户光纤接入。

商场用户:商场楼层弱电房到商场用户采用皮线光缆,直接拉到商场店面。实现一站地光纤接入。真正意义上的光纤宽带接入。

温馨提示:点击图片可查看大图!

4、商场店面 三网合一(电视、宽带、电话)应用服务

4.1 电视网络IPTV服务

随着宽带网络接入的普及,高清电视网络业务也随之兴起。光纤接入的高带宽特性非常适合承载高清网络IPTV业务。

在高清电视网络IPTV业务开展过程中,光纤接入网的职能是提供畅通的宽带通道,这个通道要求线路速率足够支持视频码流,实现无瓶颈的数据传递。采用天为电信P2P有源光纤到户解决方案,能够很好地支持大规模的高清电视网络IPTV业务流量。

4.2 宽带上网服务

宽带上网业务是商场用户主要的网络应用业务,每天网上交易,都离不开宽带网络应用。天为电信P2P有源光纤到户解决方案,能够提供高速率宽带接入服务。保障每个商场用户线速带宽为100M带宽,商场用户带宽之间各自独立。

4.3 电话接入服务

公用电话交换网(PSTN),即我们日常生活中常用的电话网。众所周知,PSTN是一种以模拟技术为基础的电路交换网络。在众多的广域网互连技术中,通过PSTN进行互连所要求的通信费用最低,通过天为电信P2P有源光纤到户解决方案,有效延伸电话网络接入。解决商场用户电话网络住户接入。

5、三网合一建设选用光纤传输设备(主要设备列表)

设备型号

功能描述

应用场合

数量

品牌

P2P光纤到户(FTTH)传输设备
GD8-12M

商场用户接入端,提供 2路100M隔离网络+4路电话(监控视频,控制可选配)

商场用户终端

N

天为电信

GD10 光汇聚传输平台,提供多业务接入板卡,可选

商场综合体机房

N

天为电信
GD8-12MK 多业务板卡:2路100M隔离网络+4路电话
(监控视频,控制可选配)

商场综合体机房

N 天为电信

备注:应用服务设备,根据商场综合体具体建设要求,进行配置

1、应用服务设备------IPTV电视业务

2、应用服务设备----- 宽带上网业务

3、应用服务设备----- 普通电话业务



四、天为电信设备介绍

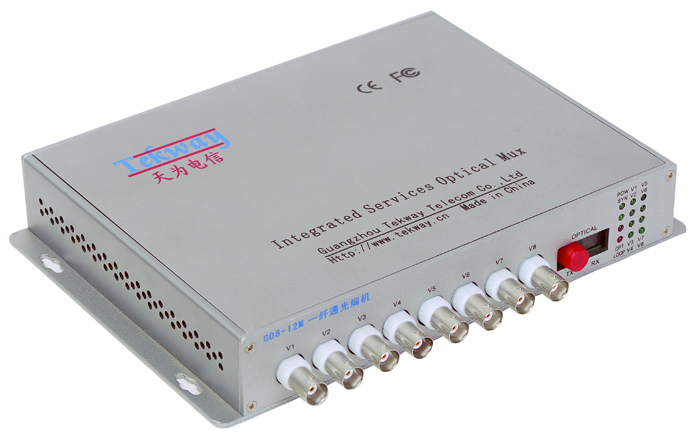

1、GD8-12M 一纤通多业务光端机

1.1、产品概述

一纤通多业务光端机,可提供千兆光口,提供业务接口。多业务光端机传输平台可提供机框集中管理方式,可提供电话接口(1-4路FOX/FXS 接口),提供1-2路物理隔离以太网接口,每个网络带宽线速为100M。
本设备可以提供包括E1、电话,网络、音频、数据、等多种业务接口服务。给用户提供了方便的操作,即插即用,无需配置。业务接口高弹性的应用,是现今市场提供语音,网络等综合服务的绝佳解决方案。

1.2、产品功能特性

基于自主知识产权的集成电路, 工业级设计,SMT工艺;

提供1-2 路100M物理隔离以太网网络接口,接口速率10/100M自适应,半/全双工自适应,每路网络接口带宽线速可达100M;

可拓展提供1-2 路1000M物理隔离以太网网络接口,接口速率10/100/1000M自适应,半/全双工自适应,每路网络接口带宽线速可达1000M;

1-2路透明的RS232/422/485异步通道;

提供1-4路电话接口,磁石接口或音频接口;

电信级语音质量、支持来电显示,反极计费信号;

提供完善的告警和工作状态指示灯

电源AC220V或DC-48V供电方式,支持双电源冗余供电

提供台式,机框插卡集中方式,两种结构;

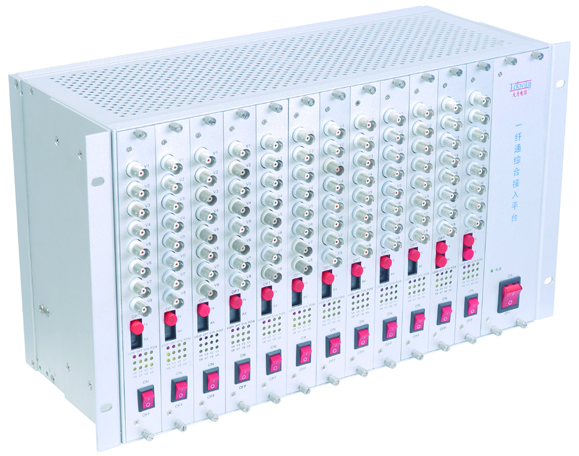

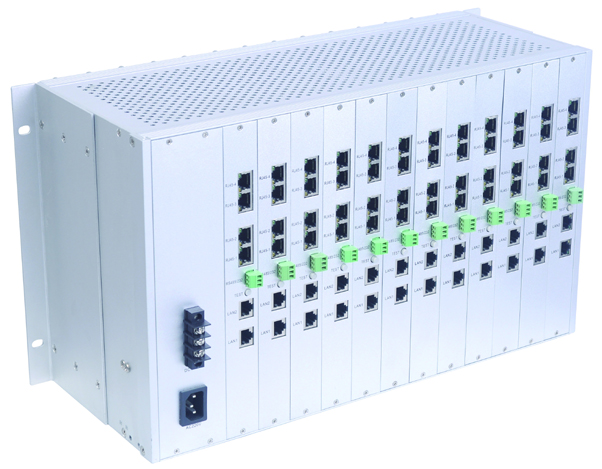

2、GD10光汇聚机框

Tekway系列多业务光端机机框-综合业务光端机机框是我公司自主研制的机框系列,可插入多块接口业务卡,每块卡独立工作,不同类型的业务卡在同一个机架内并同时工作;采用通讯隔离技术把系统电源与接口转换卡完全独立分开;支持业务卡的热插拔,不影响机框的其它业务卡的正常工作;保证了整个系统的可靠性,适用于总局机房对整个系统的实时监测和维护,便于系统的集中管理。



2.1、功能特点

●采用空气学原理,机架外壳为散热孔式设计,散热性能优良;

●机框结构设计优良,业务卡插槽紧凑度适中;

●支持业务卡热插拔,每块业务卡独立实现相应功能;

●可以插入本公司生产的各种型号的业务光端机业务卡;

●19英寸6U标准机框,机架散热性能优良,便于统一管理和维护;

●最多可插入12块业务板卡,每块接口业务卡可以独立实现转换功能;

●完全符合电信级运营要求,平均无故障工作时间5万小时以上;

3、产品技术参数

◆ 光纤部分

光口速率:155M/1.25G或2.5G

光纤:单纤,双纤

光纤接口:FC/LC/SC

波长:850/1310nm 多模;1310/1550nm 单模

传输距离:0~100Km

发射功率: 单模1310/1550nm:≥-8dBm

◆电话接口

振铃检测电压: 35V

振铃检测频率: 17Hz-60Hz

二线输入阻抗: 600Ω(摘机)

振铃电压: 75V

回损: 20dB

◆ 以太网接口

以太网带宽: 100M或1000M(物理隔离,线速带宽100M或1000M)

协 议: 符合IEEE 802.3,IEEE 802.1Q(VLAN)

速 率: 10/100M/1000M自适应,全/半双工完全自适应

MAC地址表: 可以学习4096个MAC地址

物理接口: RJ45座, 支持Auto-MDIX(交叉/直通线自适应)

◆ 数据接口

数据接口: RS-485/RS-232/RS-422/Manchester/TTL

数据格式: NRZ、Manchester、Bi-phase

速率: 110bps-115.200Kbps

物理接口: RJ45

◆ 电气和机械特性

系统电源: AC180V ~260V;DC –48V;DC +24V

功耗: ≤30W

外观结构: 台式、1U机架式、机框插卡式;

◆ 环境指标

工作温度: -20℃—+60℃

储存温度: -40℃—+85℃

工作湿度: 0%—95%(无凝结)
