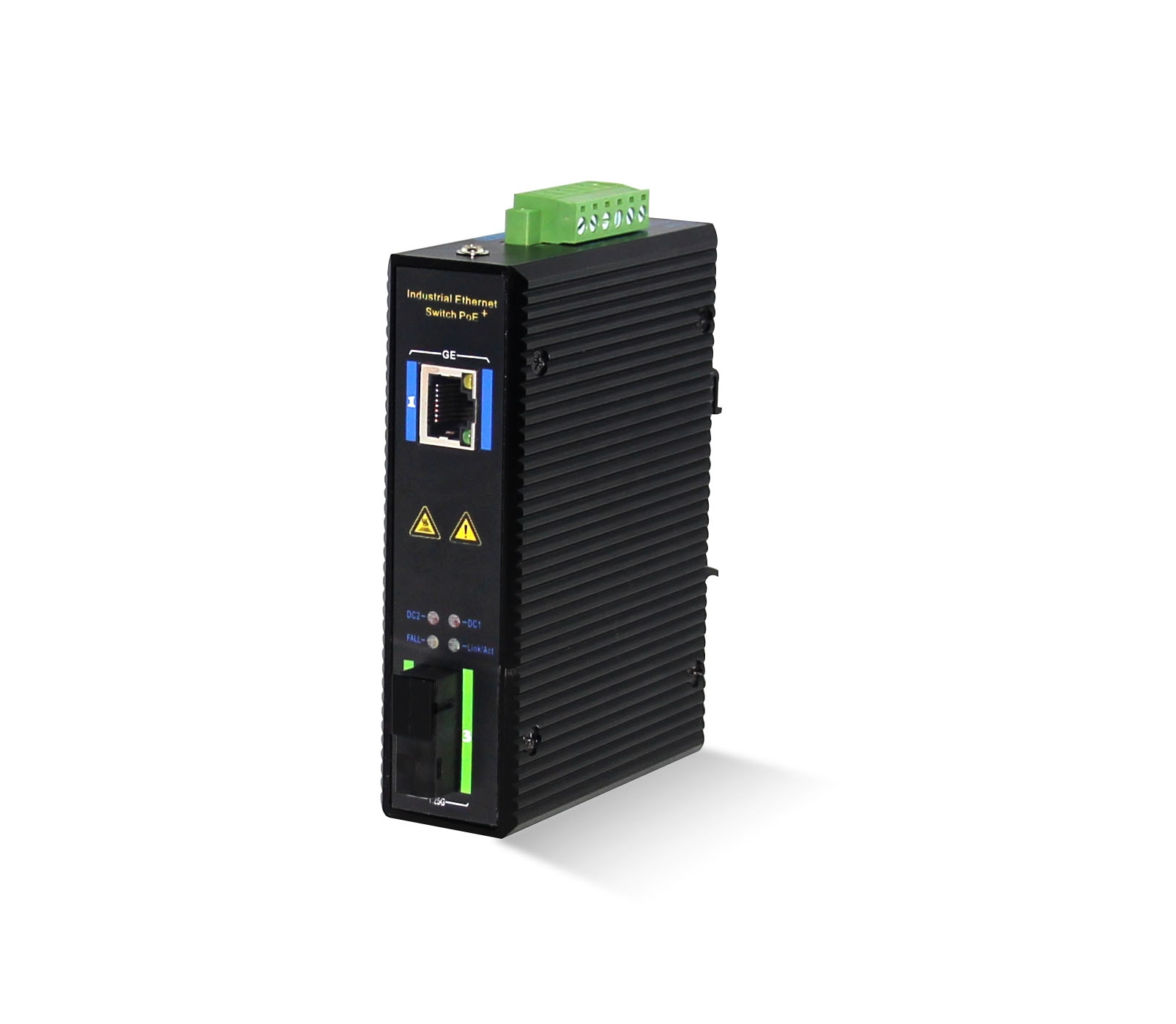

型号：AHD-1001-SA20/POE
功能：
工业导轨式交换机，1光1电(可选POE功能）
产品描述
1路百兆电口+1路百兆FX光口工业级以太网交换机，支持1个10Base-T/100Base-TX电口和1个100Base-X光口。产品符合FCC、CE标准。Tekway系列工业交换机具有-40℃～80℃的工作温度，具有超强的坚固度能适应各种严苛环境，也可以非常方便的安置在空间紧凑的控制箱中。导轨的安装特性、宽温操作及拥有IP40防护等级的外壳及LED指示灯，使其成为一个即插即用的工业级设备，为用户的以太网设备联网提供可靠、便捷的解决方案。
功能特性
●采用优质的光电一体化模块提供良好的光特性和电气特性，
●保证数据传输可靠，工作寿命长
●支持全双工或半双工模式，并带有自动协商能力
●网口支持全自动交叉识别
●符合电信级运营标准，平均无故障工作在5万小时以上
●工作电源：DC 12-48V 提供反接保护
●使用SC光纤接口（可选ST、FC、SFP接口）
●雷击浪涌冲击防护(电源)：5000A(8/20μs)
技术参数 | |
产品名称 | 100M 1光1电工业级光纤收发器 |
产品型号 | AHD-1001-SA20 |
产品描述 | 1路百兆电口+1路百兆光口工业级光纤收发器 |
端口描述 | 1个RJ45端口+1个光纤接口（SC/FC/ST/SFP可选） |
网络协议 | IEEE802.310BASE-TIEEE802.3i 10Base-T;IEEE802.3u;100Base-TX/FX; IEEE802.3ab1000Base-T;IEEE802.3z1000Base-X;IEEE802.3x; IEEE802.3af, IEEE802.3at |
RJ45端口 | 10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应 |
光纤端口 | 100BaseFX端口（SC/FC/ST/SFP可选） |
双绞线 | 10BASE-T: Cat3,4,5 UTP(≤100 meter) 100BASE-TX: Cat5 or later UTP(≤100 meter) 1000BASE-TX: Cat6 or later UTP(≤100 meter) |
光缆 | 多模：850nm 0～550M 1310nm 0～2KM 单模：1310nm 0～40KM 1550nm 0～120KM |
交换机属性 | 包缓存：512 kbit |
防护等级 | IP40 |
LED 指标 | 电源指示灯：PWR 接口指示灯：电口、光口（Link/ACT） |
电源 | 输入电压：DC12~48V（双电源冗余备份） 接入端子：凤凰端子 支持双电源冗余 支持内置过流4.0A保护 支持反接保护 |
其他规格 | |
工作环境 | 工作温度：：-40～85 °C 储存温度:-40～85 °C（-40～185 °F） 相对湿度:5%～95%(无凝露） |
行业标准 | EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A EMS: IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电 IEC(EN)61000-4-3(RS):10V/m(80～1000MHz) IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz) IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s IEC(EN )61000-4-8 Shock：IEC 60068-2-27 |
机械特性
| 外壳：金属材质 |
安装：DIN 卡轨式，壁挂式安装 | |
重量：0.85Kg | |
尺寸：143 x 104 x 48mm （宽 x 深 x 高） | |
标准和认证 | 通过认证:FCC 安全：UL508(认证中） |
平均无故障时间 | 300,000小时 |
