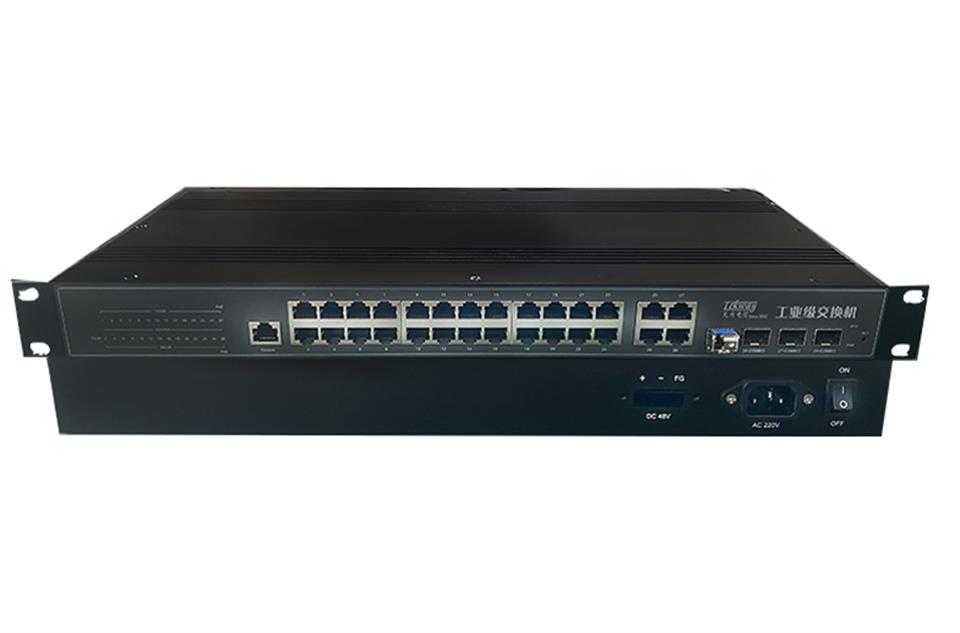

机架式工业级交换机

机架式工业级交换机

• 型号：BHD-2024G/4016/4024等

• 功能：

机架式工业级交换机（19英寸1U),交流/直流供电可选,2光/4光/8光+16电/24电口可选

产品简介：

Tekway 系列工业交换机采用FPGA和CPLD动态重构和重复编程技术，设计具备良好的电磁兼容性及防震动防冲击能力，从2011年投入市场后，在石化，轨道，公路，高铁，环保，矿山等严酷环境中得到可靠应用；

五大特色：　

1) Tekway 系列工业交换机采用FPGA和CPLD动态重构和重复编程技术，设计具备良好的电磁兼容性及防震动防冲击能力，从2011年投入市场后，在石化，轨道，公路，高铁，环保，矿山等严酷环境中得到可靠应用；

2) Tekway 系列工业交换机采用 One-Chip 技术方案，所有型号均基于无阻塞的 24*100M+2*1000M 的线速交换芯片，背板带宽达8.8Gbps,所有产品都是通过释放One-Chip的同一款交换芯片上对应的端口数量来实现，确保中高低端型号均具备高端的处理能力及优异性能，杜绝了不同型号因交换能力或背板带宽预留不足而导致的丢包或延时，使得系列产品更适合高流量低延时的工业应用。

3)  Tekway 系列工业交换机的One-Power 设计理念，整条产品线均采用峰值可以达到25W的工业级隔离电源（全系列产品实际功耗在5W-10W之间），确保电源输出有充足余量，即使在极端恶劣的-40°严寒或+75°酷热环境仍保持长期运行（在电源极度额降的情况下仍保持50%的输出余量），大大延长了电源的使用寿命及设备整体的稳定性和可靠性。

4) Tekway 系列工业交换机采用 Den-Gold 沉金工艺。整条产品线采用更加致密和均匀的Den-Gold 沉金工艺，使得焊接更加牢固，具备更好的抗氧化及抗腐蚀性能，能够在严酷环境中稳定使用。同时，Den-Gold 沉金工艺使得大面积的沉金成为可能，从而实现对关键芯片的电磁防护，是的整条产品线具有更加优良的抗干扰性和电磁兼容性。

5) Tekway 系列工业交换机采用 Al—Alloy 遮喷铝合金外壳，散热性能优异，耐腐蚀耐氧化的铝合金外壳不生锈，导热快速。机壳内部拼接的地方则在喷漆的时候采用单面胶带遮挡，确保整体组装时外壳具有通透的导电性。

硬件性能：

背板带宽： 8.8Gbps

处理器： 8501

交换技术： 基于ASIC的平行存储转发

MAC地址表： 4K

缓冲区： 2.75M

交换速率： 148,800 pps/百兆口

1,488,000 pps/千兆口

软件功能：

管理方式： 浏览器，串口，STD-17 MIB-II，STD-58 SMIv2, STD-59 RMON, STD-62 SNMPv3, SNMPv2c, SNMPv1, RFC2668 MAU, RFC2925 Ping MIB, MRD Private MIBs

诊断方式： 指示灯，日志文件，继电器，RMON，端口镜像，TRAP

冗余功能： MRP，RSTP，STP

端口汇聚

其他： 4K VLANS，IPv4/IPv6 multi-cast，风暴控制，MC/BC保护，支持 Jumbo Frame

物理性能：

产品尺寸：

高度44.4mm(1.0U) 深度318mm宽度440mm。

防护等级： IP40

重量： 1.1公斤(最大值)

功耗： 15W (最大值)

电磁特性：

电磁辐射： FCC 47 CFR Part 15 Class A

EN55022 Class A

电磁兼容： IEC(EN)61000-4-2

IEC(EN)61000-4-3

IEC(EN)61000-4-4

IEC(EN)61000-4-5

IEC(EN)61000-4-6

IEC(EN)61000-4-9

机械特性：

振劢： IEC 60068-2-6

冲击： IEC 60068-2-27

自由落体： IEC 60068-2-32

电路板： 符合IPC标准
