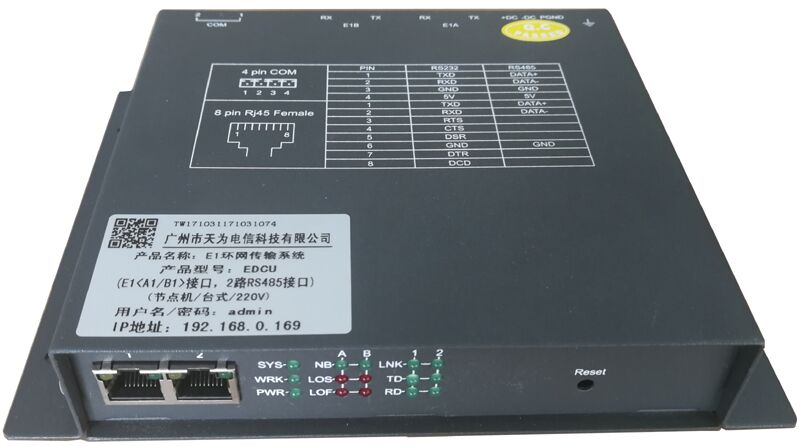

E1环网设备
型号：EDCM局端设备/EDCU节点设备
功能：
E1→ 4路串口＋1路网口 → 子E1 (适用于动力环境监控数据传输等)
E1→ 1路网口＋1路网口 → E1 (适用于动力环境监控数据传输等)
产品简介：
EDCU/EDCM系列时隙提取插入系统由节点设备和中心收敛服务器组成，节点设备从E1线路中提取部分时隙实现1/2/4/8路RS232/RS422/RS485串口数据或以太网数据的复用传输，节点设备可以级联组成链形网络，中心服务器汇聚收敛E1时隙中的串口数据或以太网数据，并以IP方式上传。可广泛用于动力环境监控、电力监控、移动基站监控、七号信令监控、移动计费网络以及其它相似的集中数据采集系统和远程联网系统。
产品特点：
◇ 提供多种时钟方式:内时钟,E1线路时钟, V.35外时钟
◇ 基于自主知识产权的集成电路
◇ 硬件实现31个时隙中任意几个连续时隙的选择
◇ 丰富的E1状态提示功能，提示E1状态信息
◇ 设备带Console口，支持超级终端控制设备
◇ RS232通道可以传输异步从300-19200波特率自适应的串口数据
◇ V.35可以支持N*64k速率, 速率从64K-1984K可调
◇ 设备支持星型或链型网，E1口断电直通
点对点应用1
点对点应用2
星型或链型应用
星型或链型应用说明：
1. 节点设备串口RS232/RS422/RS485三种工作模式可选，速率19.2kbps以下自适应。以太网接口支持10M/100M、全双工/半双工、自适应模式，符合IEEE802.3系列协议；
2. 节点设备通过拔码开关设置传输串口数据或以太网数据的E1时隙；
3. 中心收敛服务器以IP方式上传的以太网接口符合IEEE802.3系列协议，
4. 中心收敛服务器汇聚串口数据时，串口数据可采用三种方式与上级设备通讯：虚拟串口软件、本公司开发的控件、Socket通讯；
5. 中心收敛服务器汇聚串口数据时，支持三种工作模式：TCP服务器模式，TCP客户端模式，UDP模式。工作端口、目标IP和端口均可设定；
6. 中心收敛服务器支持两种网络管理方式： 本公司提供的服务器设置程序，Web Server方式。支持远程配置和远程在线升级。
