2路视频多业务光端机-综合业务光端机

GD8-12A

外形尺寸：213mm(长)×154mm(宽)×30mm(高)   (台式)

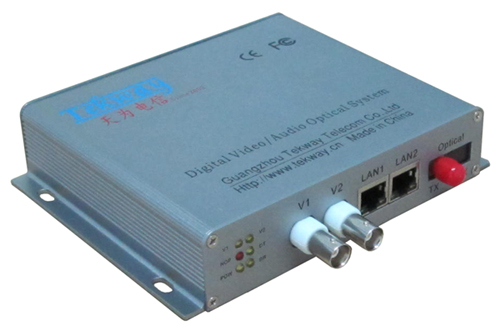

点击图片可查看大图

GD8-12A系列2路视频多业务光端机-综合业务光端机是专为拥有光纤的专网用户设计的大容量、多业务、高扩展性、具有综合管理能力的光纤网络平台，该产品采用模块化设计可将视频、以太网、RS485/232/422数据等信号统一到同一传输平台，提供了丰富的通信接口，为视频监控高端用户提供了专业的综合解决方案。

GD8-12A系列2路视频多业务光端机-综合业务光端机可应用于公安、军队、电力、石化、厂矿等的视频会议、安防监控、多点视讯接入等的各种复杂场合，有效的解决了用户对多种业务的需求，支持用户按需配置。它具有极高的网络安全性及网络延伸能力，支持用户根据需求组成任意形式的网络。

本设备最大配置：

1) 视   频：2路正向

2) 数   据：1～2路双向RS485/232 或 1路RS422

3) 开关量：1～2路单向 或 1路双向

4) 音   频：1～4路单向 或 1～2路双向

5) 网   络：1～2路10/100M(支持物理隔离)

• 光学指标

传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm

发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm

接收灵敏度：优于-23dBm/-27dBm(APD)

• 视频特性

视频方向：正向

视频带宽：10M

采样频率：16MHz

采样编码：10bit

视频制式：PAL/NTSC/SECAM

输入/输出阻抗：75欧姆

输入/输出信号电压：1Vp-p

输入过载电压：1.5Vp-p

插入增益：1±5%

微分增益：2.50%

微分相位：2.5°

信 噪 比：>75dB(加权)

• 音频特性

音频接口：RJ45

音频方向：单向/双向

采样频率：48kHZ

采样编码：24bit

输入/输出阻抗：600Ω平衡或非平衡

最大输入/输出电压：3.5Vp-p

插入增益：±1dB

频率响应：0.07~14kHZ 3dB

信 噪 比：>90dB

• 数据特性

数据接口：标准工业压接端子

工作模式：全双工/半双工

数据类型：RS-232/422/485(2线或4线) 可选

波 特 率：RS-232 DC~115kbps

               RS-422 DC~115kbps

               RS-485 DC 115kbps

误 码 率：优于10-9

• 以太网特性

以太网接口：RJ45

以太网接口：符合IEEE 802.3/802.3u协议

网络速率：100Mbit/s

接口速率：10/100M自适应

• 工作条件

输入电压：110~265 VAC 50/60 Hz

平均无故障工作时间(MTBF) ：大于10万小时

工作温度：0~+55℃

工作湿度：0~95%无冷凝

储藏温度：-40℃~+75℃

无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
