功能：1芯光纤点对点传输16路单向HDMI及音频、电话、以太网、串口等信号
最大配置：（可选单纤/双纤传输）
1、HDMI接口：最大16路正向/8路双向
2、音频接口：最大16路正向/8路双向
3、电话接口：最大8路FXO/FXS
4、网络接口：最大4路100M物理隔离以太网
5、串口接口：最大4路RS485/232或2路RS422数据

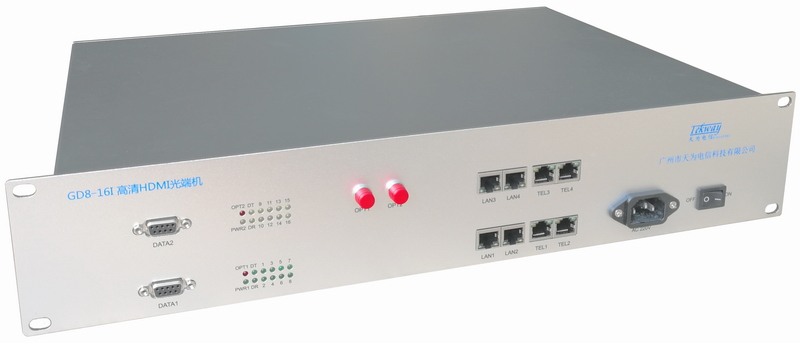

HDMI光端机产品简介： |
|
高清HDTV光端机是为了适应监控/信息发布等场合高清化的需求，从而推出市场的一系列光纤传输设备 本产品可以提供16路HDMI接口以及电话、网络、串口（232、485）等选用接口。 |
HDMI光端机产品特点： |
|
●支持各种标准高清信号：HDMI/DVI等 ●自动识别和配置各种信号显示模式 ●支持UXGA，WUXGA，HDTV1080P等各种分辨率 ●最大支持12Bit颜色深度 ●像素时钟最大225MHZ ●内置自动均衡和重定时功能，画面清晰稳定 ●无需软件设置，即插即用 |
HDMI光端机应用场合： |
|
◆ 高清视频远距离传输 ◆ 高清信号显示，信息发布 ◆ 适合会议中心、演示大厅、关口检查站、收银站、军演监控站等场合的业务需求 |
技术参数：
◆ 光纤特性
◇ 物理接口：FC/PC
◇ 传输波长：850nm/1310nm/1550nm
◇ 传输距离：多模0-2km，单模：0-25km，0-60km，0-120km
◇ 发射光功率：优于 - 6dB
◇ 接收灵敏度：优于 -18dB
◇ 光学动态范围：12dB
◇ 光学允许最大链损：12dB
◇ 光纤种类：单模/多模光纤，单纤/双纤
◆ 视频参数
◇ PC输入最高分辨率 1920×1200@60Hz
◇ HD-DVD输入最高解析度 720p/1080i/1080p
◇ 输入输出TDMS信号带宽 1.65Gpbs
◇ 输入输出TDMS信叫电压 1.2volts p-p
◇ 输入DDC信号电压 5volts p-p (TTL)
◆ FXO/FXS电话特性
◇ 物理接口：RJ45
◇ 阻 抗：三元复式阻抗200Ω+560Ω//0.1μF
◇ 音频范围：300Hz―3400Hz
◇ 压 缩 率：ITU G.711中A律
◇ 环路电流：25mA/路
◆ 音频特性
◇ 物理接口：标准3.5mm插孔
◇ 音频方向：单向/双向
◇ 采样频率：48kHZ
◇ 采样编码：24bit
◇ 输入/输出阻抗：600Ω平衡或非平衡
◇ 最大输入/输出电压：3.5Vp-p
◇ 插入增益：±1dB
◇ 频率响应：0.07~14kHZ 3dB
◇ 信 噪 比：>75dB
◆ 数据特性
◇ 物理接口：标准工业压接端子
◇ 数据类型：RS-232/422/485(2线或4线) 可选
◇ 波 特 率：RS-232 DC~115kbps
RS-422 DC~115kbps
RS-485 DC 115kbps
◇ 误 码 率：优于10-9
◆ 以太网特性
◇ 物理接口：RJ45
◇ 以太网接口：符合IEEE 802.3/802.3u协议
◇ 网络速率：100/100Mbit/s
◇ 接口速率：10/100M自适应（可选物理隔离）
◆ 环境条件
◇ 工作温度 -20℃~+60℃
◇ 储存温度 -40℃~+80℃
◇ 相对湿度 0~95%（非冷凝）
