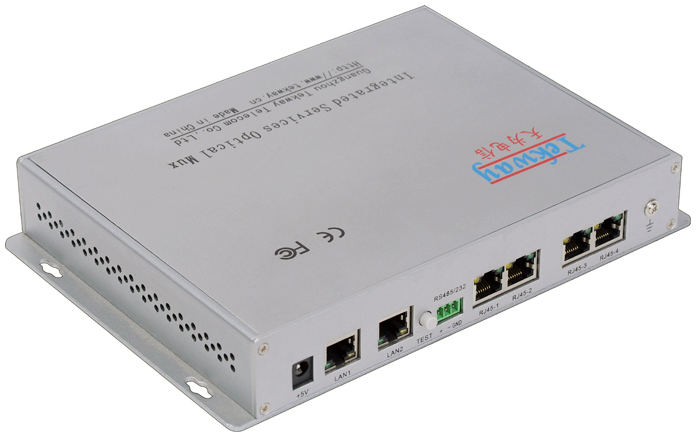

多业务光端机-综合业务光端机
Tekway系列多业务视频光端机是专为拥有光纤的专网用户设计的大容量、多业务、高扩展性、具有综合管理能力的光纤网络平台，该产品采用模块化设计可将视频、音频 、电话、以太网、数据、开关量、模拟量等信号统一到同一传输平台，提供了丰富的业务接口如Ethernet、RS232/RS485/RS422、FXO、FXS等通信接口，为视频监控高端用户提供了专业的综合解决方案。
Tekway系列多业务视频光端机可应用于公安、军队、电力、石化、厂矿等的视频会议、安防监控、多点视讯接入等的各种复杂场合，有效的解决了用户对多种业务的需求，支持用户按需配置。它具有极高的网络安全性及网络延伸能力，支持用户根据需求组成任意形式的网络。
• 光学指标
传输波长： 单模 1310nm/1550nm 多模 850nm/1310nm/1550nm
发射功率： +2dBm～-3dBm,0dBm～-5dBm,-8dBm～-A715dBm
接收灵敏度：优于-23dBm/-27dBm(APD)
• 视频特性
视频方向：单向/双向
视频带宽：10M
采样频率：16MHz
采样编码：10bit
视频制式：PAL/NTSC/SECAM
输入/输出阻抗：75欧姆
输入/输出信号电压：1Vp-p
输入过载电压：1.5Vp-p
插入增益：1±5%
微分增益：2.50%
微分相位：2.5°
信 噪 比：>75dB(加权)
• 音频特性
音频方向：单向/双向
采样频率：48kHZ
采样编码：24bit
输入/输出阻抗：600Ω平衡或非平衡
最大输入/输出电压：3.5Vp-p
插入增益：±1dB
频率响应：0.07~14kHZ 3dB
信 噪 比：>90dB
• 数据特性
数据类型：RS-232/422/485(2线或4线) 可选
波 特 率：RS-232 DC~115kbps
RS-422 DC~115kbps
RS-485 DC 115kbps
误 码 率：优于10-9
• 开关量特性：
输 入：干节点
输 出：继电器输出，DC24V/5A，AC220V/5A
• 模拟量特性
电压输入：±5V 、±10V、±15V、±18V
电压输出：0～18V
电流输入：±20mA
电流输出：0～20mA
• 工作条件
输入电压：110~265 VAC 50/60 Hz
平均无故障工作时间(MTBF) ：大于10万小时
工作温度：0~+55℃
工作湿度：0~95%无冷凝
储藏温度：-40℃~+75℃
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。
